Beskrivning
Art.nr: 001-005stm

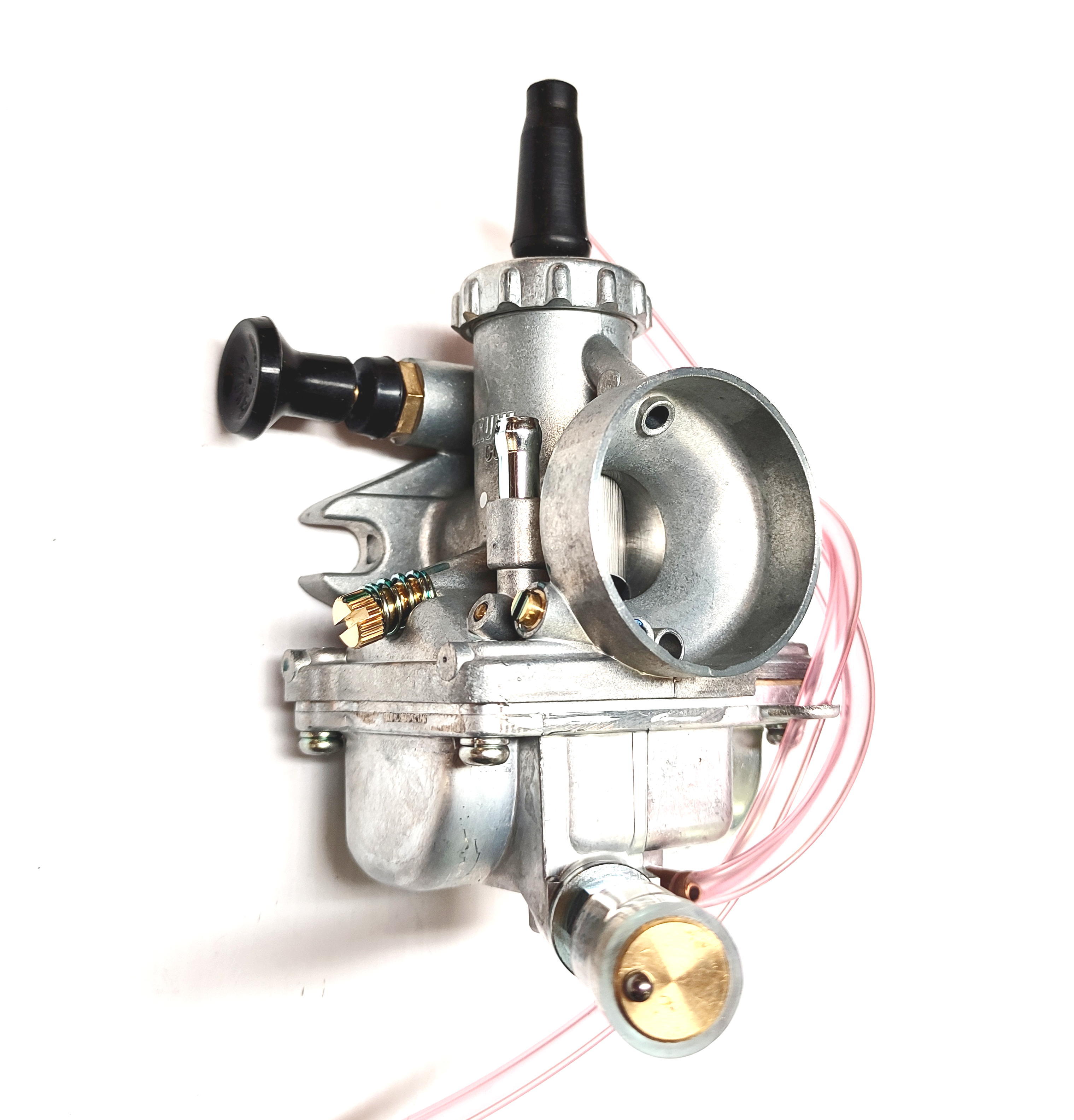

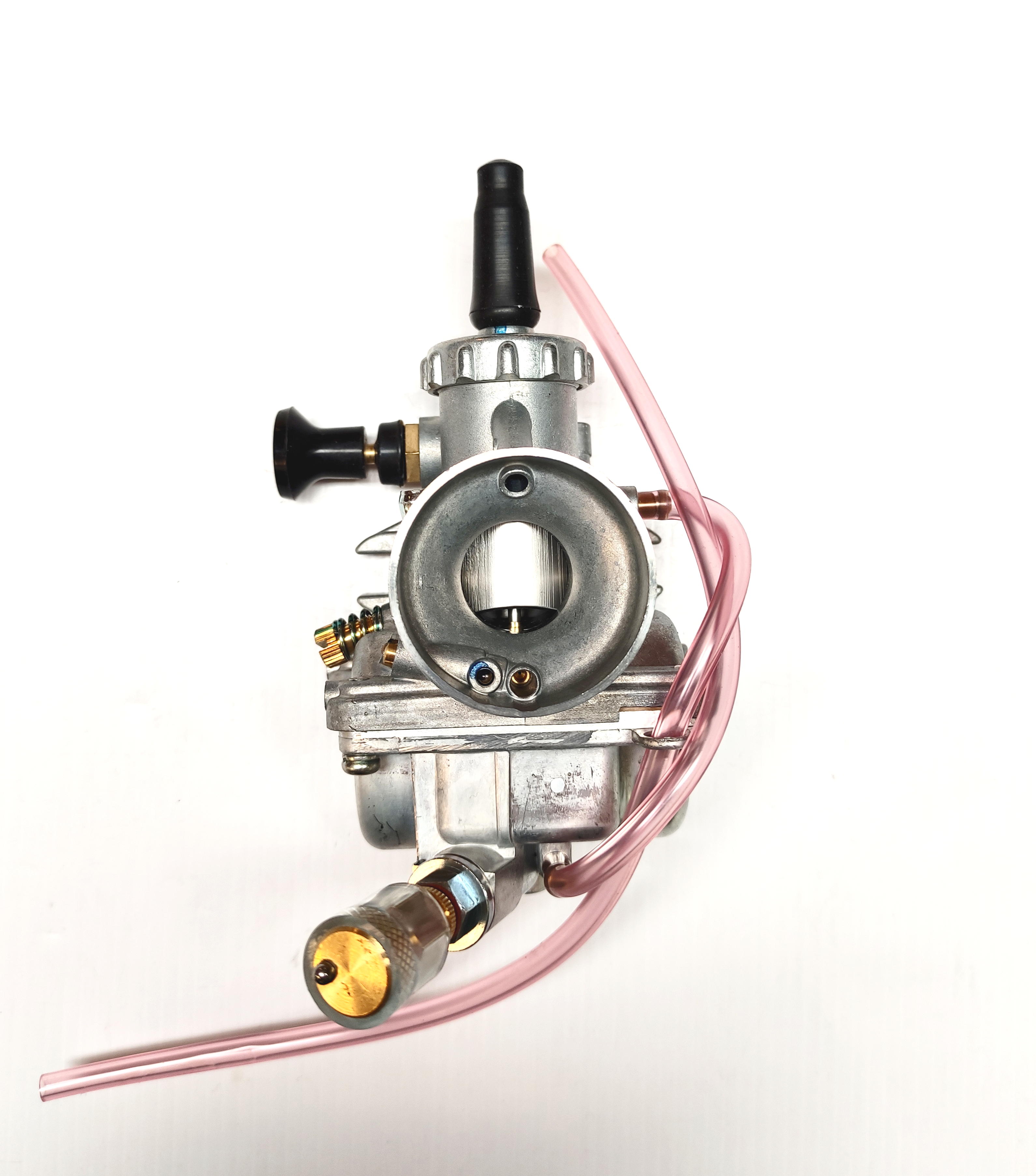

VM20-273 med ställbart munstycke
Bestyckning
Huvudmunstycke: Ställbart (stm-002)
Lågfartsmunstycke: #22.5(M28/1001-strl)
Trottelnål: 4J13(J8-)
Nålmunstycke: O6(239-strl)
Trottel: 2.0(VM20/491-skärning)
Nålventil: 1.5(VM15/172-strl)
Luftmunstycke: fast
Fysiska mått

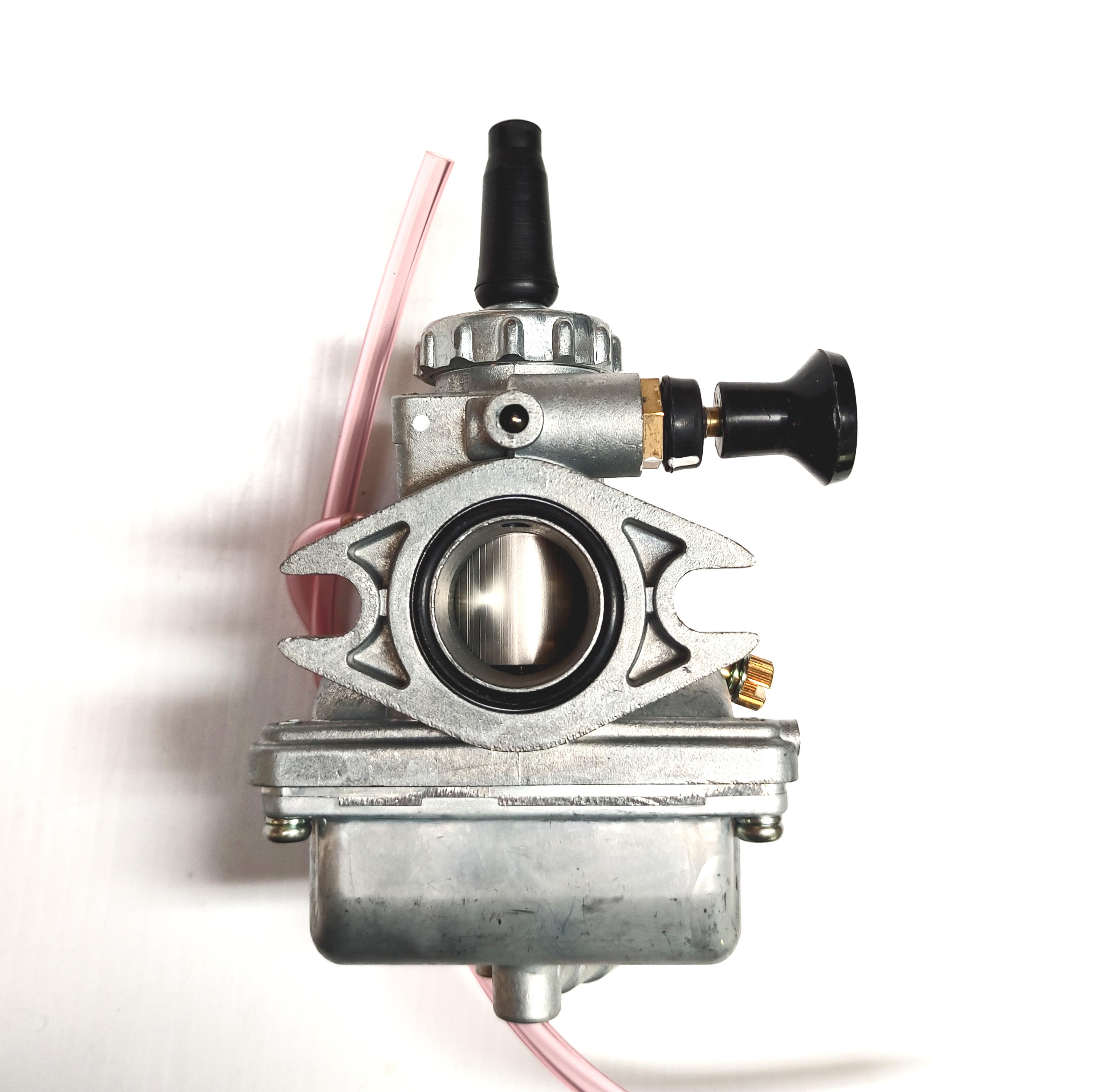

Flänsanslutning mot motor: cc-mått 50-52 mm
Ytterdia mot luftburk: 43 mm
Totallängd: 66 mm
Från centrum till högsta punkt: 65 mm
Från centrum till lägsta punkt: 61 mm
Tomgångsskruv: vänster sida
Flottörhöjd: 19 mm.
Luftskruv: 1.5 varv
Insug

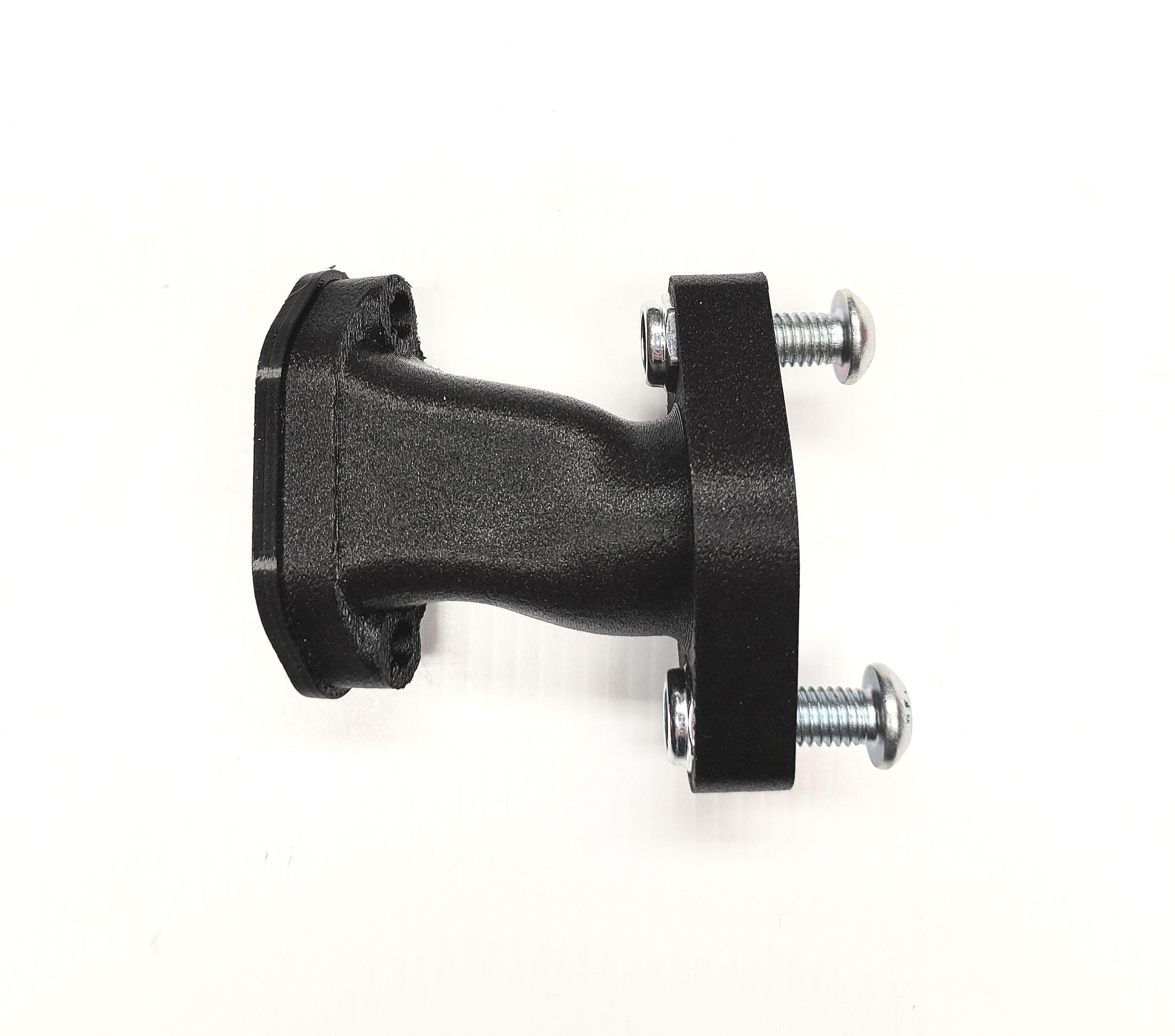

Om du avser att montera förgasaren på en Zündapp Mini- eller Supertherm kan du behöva insuget på bild 5. Detta hittar du här Insug zündapp.
Röd/svart tratt

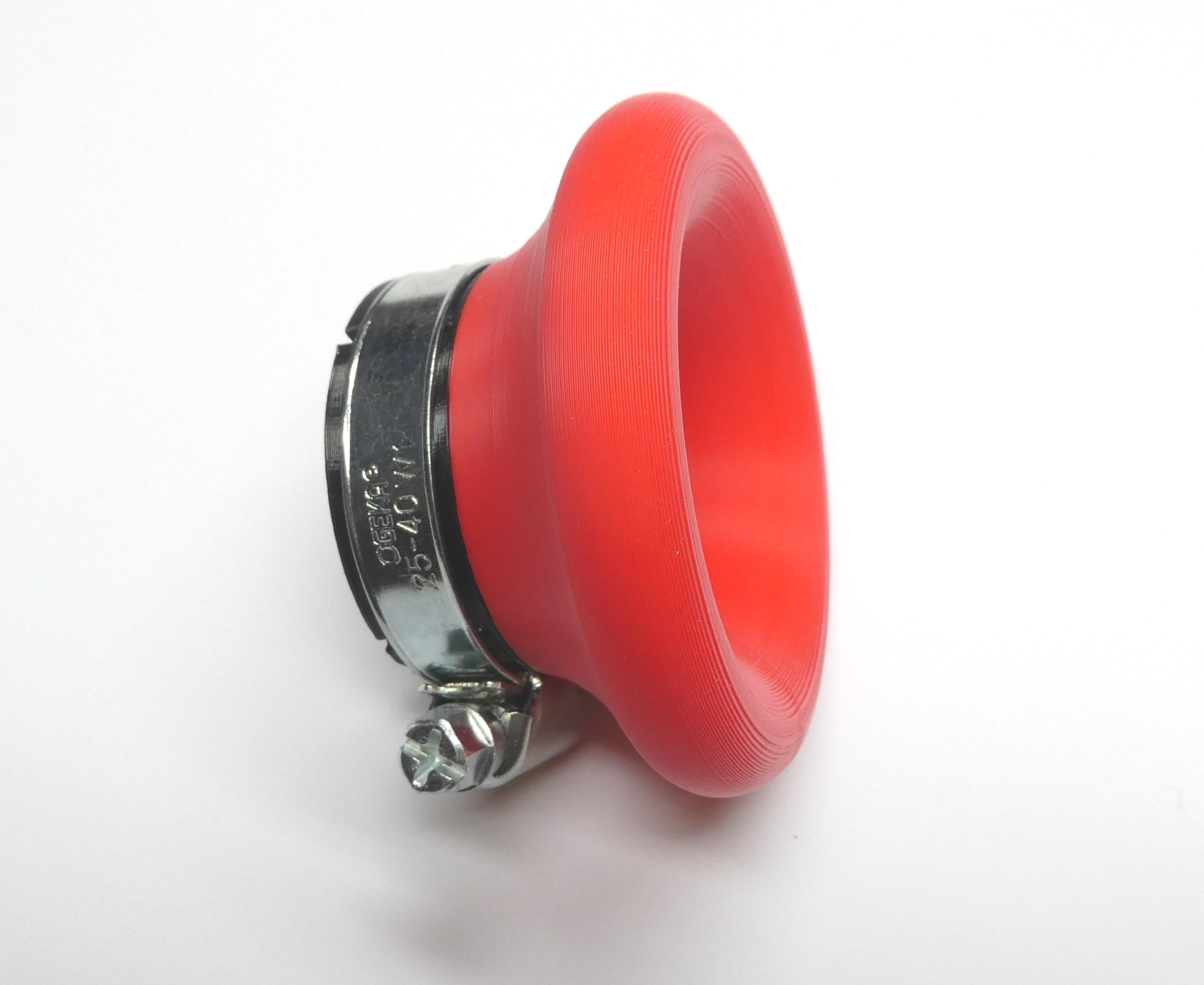

En tratt finns som tillval (bild 6). Tratten bygger endast 27mm från förgasaren och bakåt. Största ytterdiameter 80mm. Slangklämma ingår.

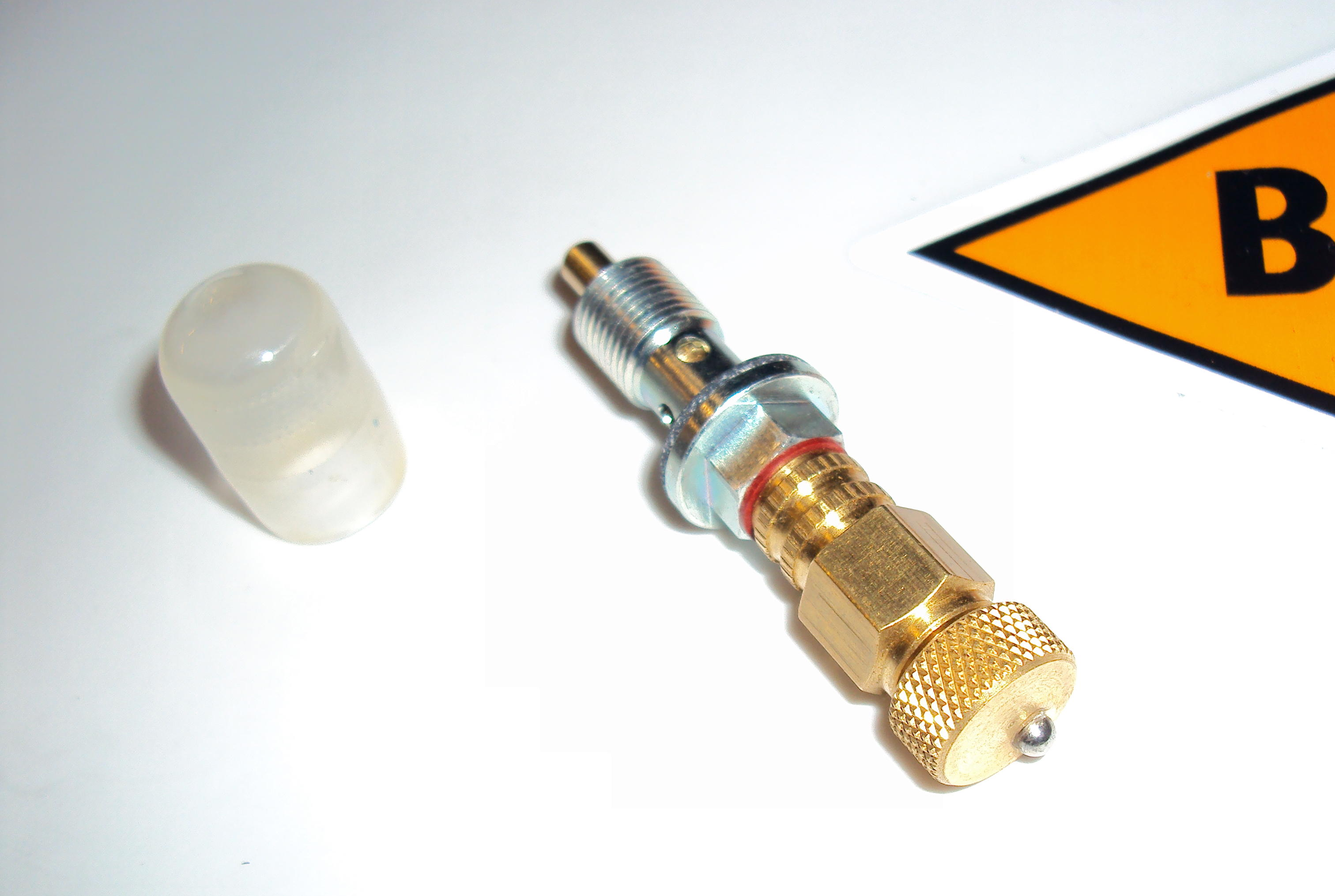

Det ställbara munstycket har ett flödesspann motsvarande mikuni hex (4/042) strl #0 tom #350. Approximativa värden nedan:
Obs! Man kan uppleva det som att justerskruven har ett antal fasta lägen. Det har den inte! Upplevelsen beror på att den transparenta gummitutan tar form av sexkantsfattningen. Justera därför in det ställbara munstycket utan hänsyn till några upplevda hack.
Bestyckning
Huvudmunstycke: Ställbart (stm-002)
Lågfartsmunstycke: #22.5(M28/1001-strl)
Trottelnål: 4J13(J8-)
Nålmunstycke: O6(239-strl)
Trottel: 2.0(VM20/491-skärning)
Nålventil: 1.5(VM15/172-strl)
Luftmunstycke: fast
Fysiska mått
Flänsanslutning mot motor: cc-mått 50-52 mm
Ytterdia mot luftburk: 43 mm
Totallängd: 66 mm
Från centrum till högsta punkt: 65 mm
Från centrum till lägsta punkt: 61 mm
Tomgångsskruv: vänster sida
Flottörhöjd: 19 mm.
Luftskruv: 1.5 varv
Insug
Om du avser att montera förgasaren på en Zündapp Mini- eller Supertherm kan du behöva insuget på bild 5. Detta hittar du här Insug zündapp.
Röd/svart tratt
En tratt finns som tillval (bild 6). Tratten bygger endast 27mm från förgasaren och bakåt. Största ytterdiameter 80mm. Slangklämma ingår.
Det ställbara munstycket har ett flödesspann motsvarande mikuni hex (4/042) strl #0 tom #350. Approximativa värden nedan:
- 1/4 = #60
- 1/2 = #110
- 3/4 = #140
- 1 = #170
- 1 1/2 = #250
- 2 = #350
Obs! Man kan uppleva det som att justerskruven har ett antal fasta lägen. Det har den inte! Upplevelsen beror på att den transparenta gummitutan tar form av sexkantsfattningen. Justera därför in det ställbara munstycket utan hänsyn till några upplevda hack.
