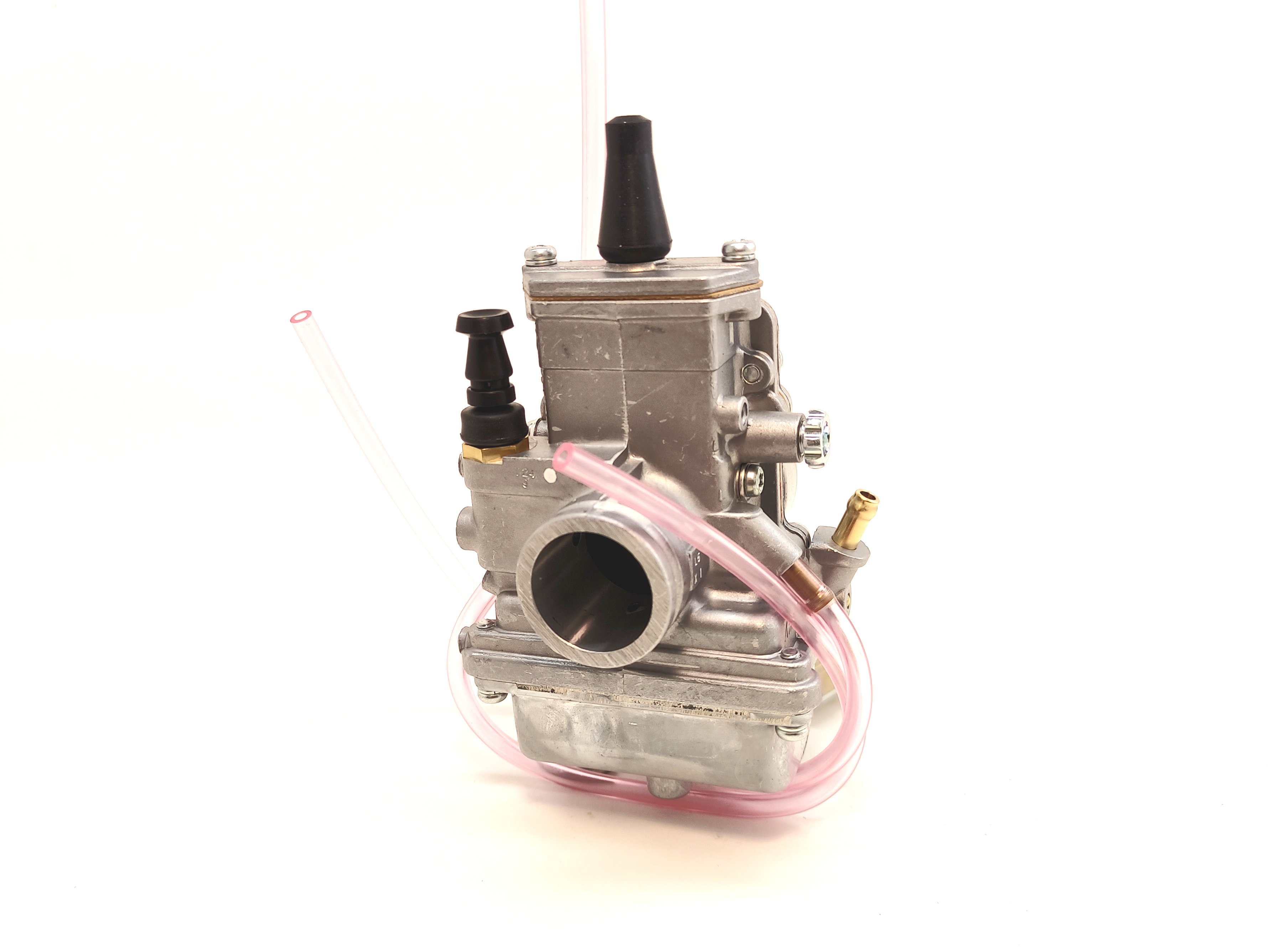

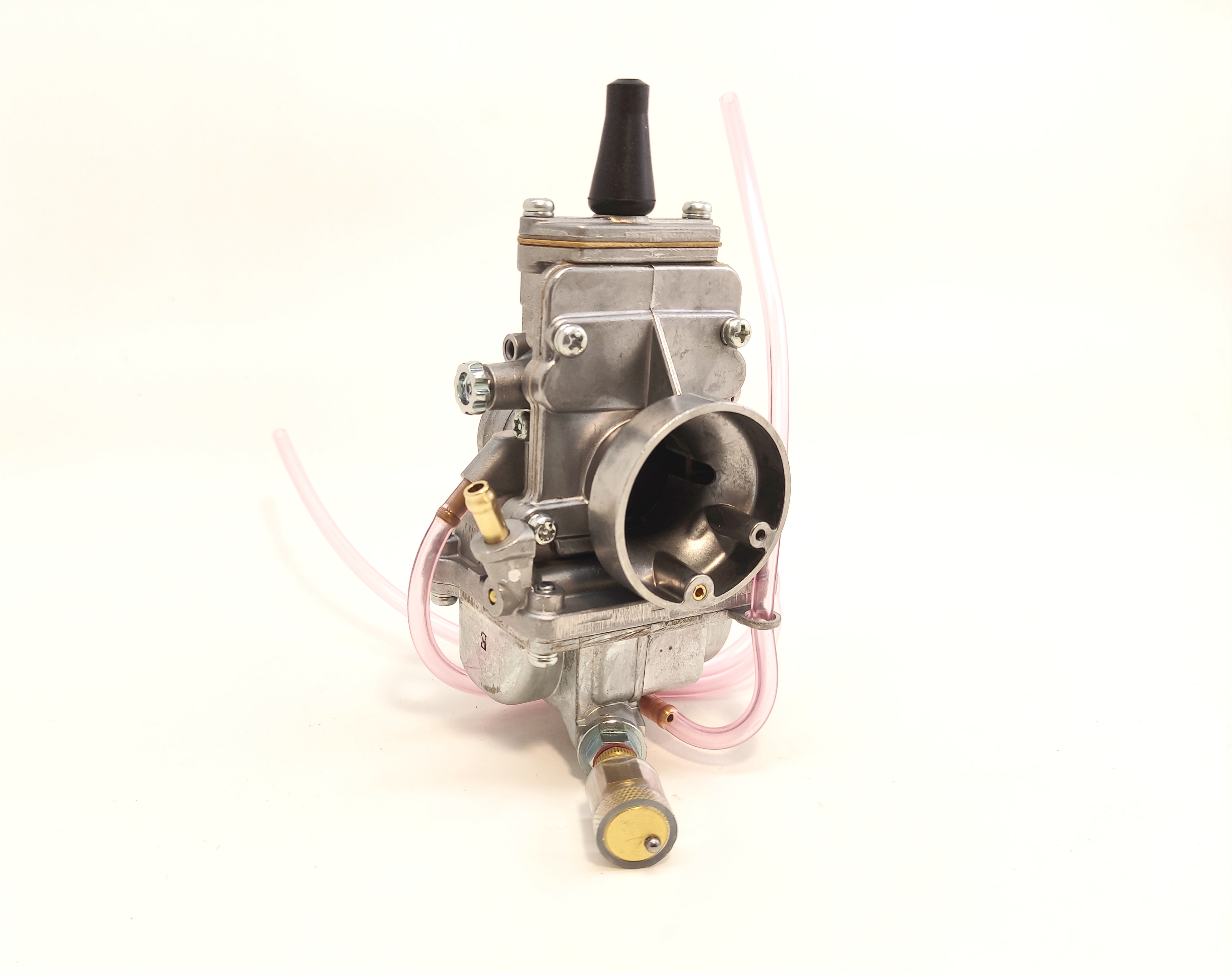

TM24-9+

TM24-9+ med ställbart munstycke
Plus-förgasaren skiljer sig från den vanliga TM24-9:an genom att den är försedd med ställbart huvudmunstycke.

Huvudmunstycke: Ställbart (stm-002)
Lågfartsmunstycke: #15(VM22/210-strl)
Trottelnål: 5N14(J8-)
Nålmunstycke: Q0(454-strl)
Trottel: 3.0(832-30005-skärning)
Nålventil: 2.5(VM24/557-strl)
Luftmunstycke: 0.5 (fast)

Obs! Dräneringsslangen måste gå genom flottörhusets ögla och peka uppåt. Slangen fungerar i detta läge som bränslenivåmätare.

Fysiska mått

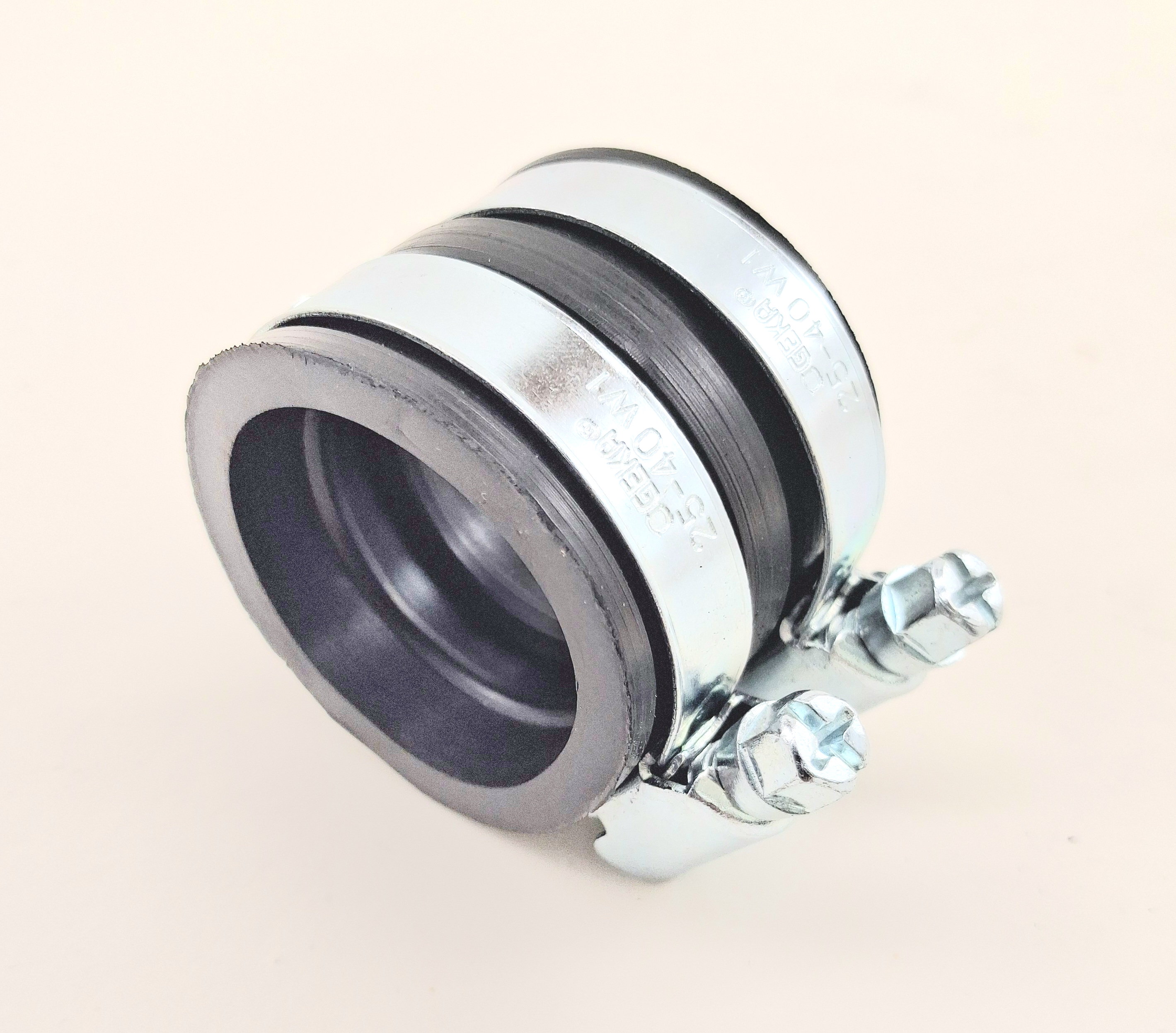

Anslutning mot motor: 31 mm

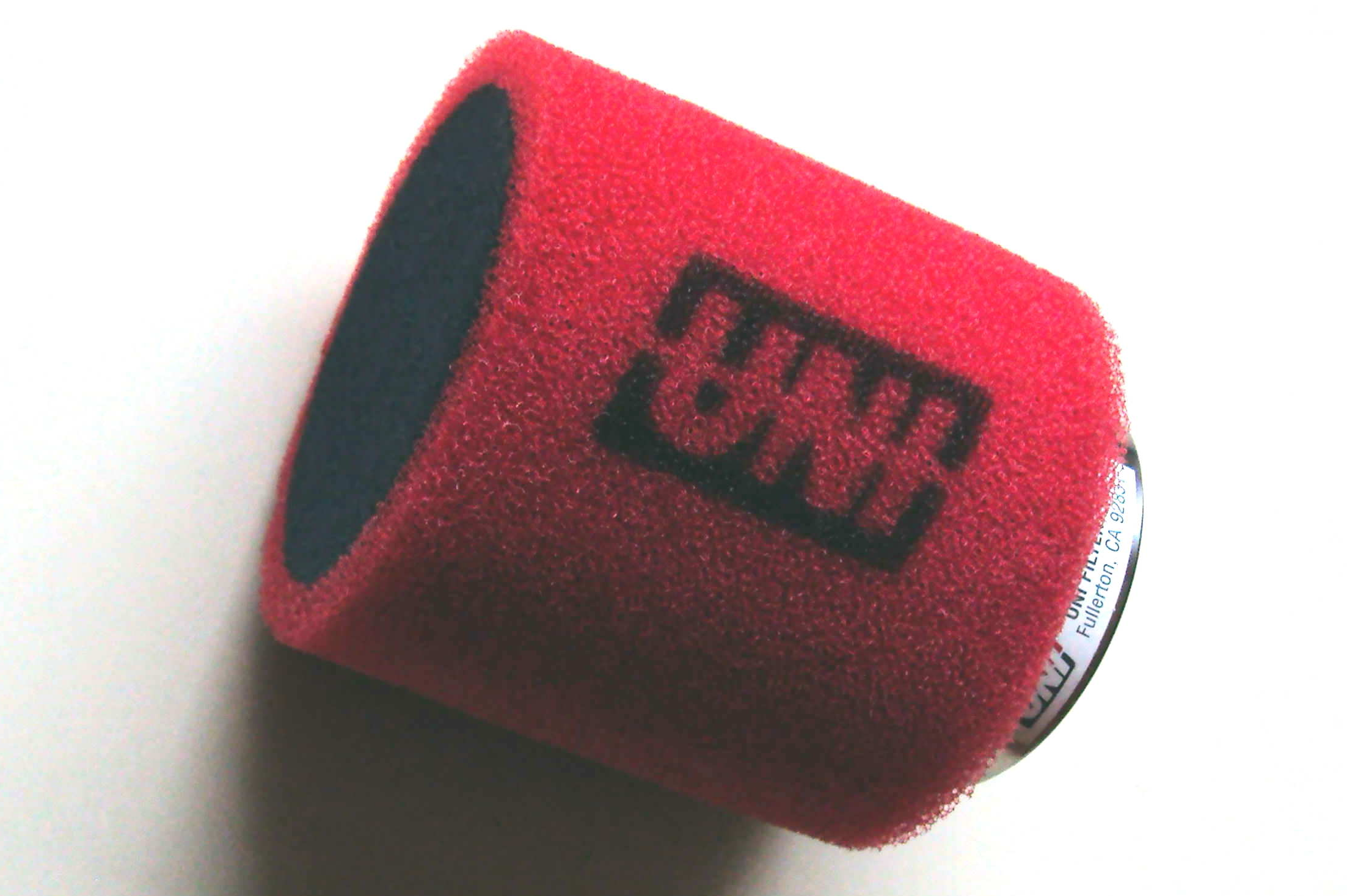

Ytterdia mot luftburk: 44 mm
Totallängd: 75 mm (det ställbara ej medräknat)
Från centrum till högsta punkt: 60 mm
Från centrum till lägsta punkt: 58 mm
Tomgångsskruv: vänster sida
Flottörhöjd: 21 mm.
Luftskruv: 1.25 varv

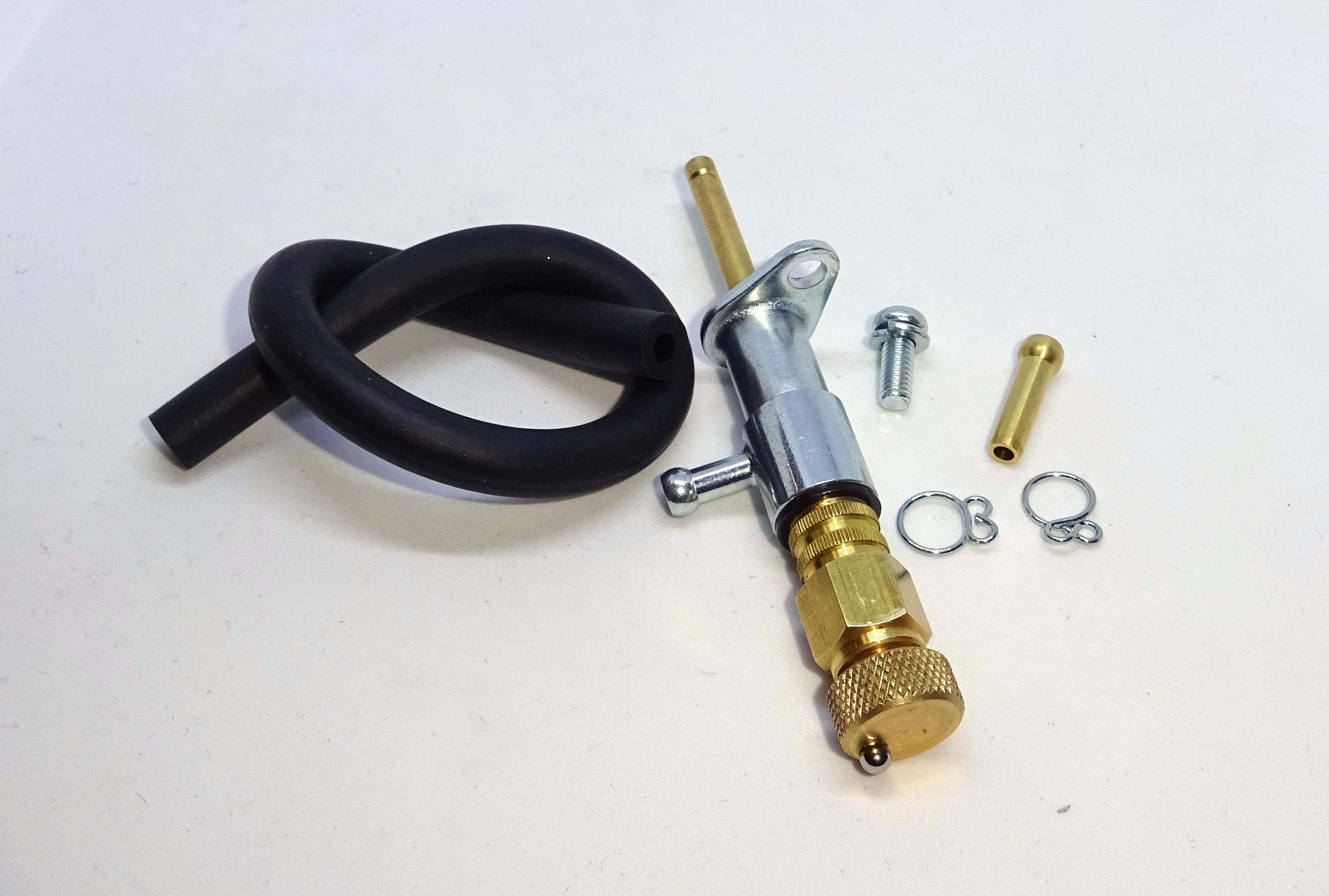

Det ställbara munstycket till TM24 har ett flödesspann motsvarande mikuni hex (4/042) strl #0 tom #350. Approximativa värden nedan:

• 1/4    =  #60
• 1/2    = #110
• 3/4    = #140
• 1       = #170
• 1 1/4 = #210
• 1 1/2 = #250
• 1 3/4 = #300
• 2       = #350


Låt det transparenta vibrationsskyddet sitta. Det förhindrar att justerskruven ändrar sig pga vibrationer. Det går alldeles utmärkt att vrida skruven med skyddet på.
